尼龍改性注塑件的工藝要點

2023-07-12 17:12:02   點擊數： 來源：http://www.zbgyw.cn

     由于尼龍具有韌性、自潤滑性、進料困難、剪切生熱大、熔點高、熔融速度快、易分解等特點。要求螺桿具備壓縮排氣集中，吃料能力強，驅動力大，耐磨性好。因此， 尼龍注塑加工的塑化系統為：螺桿的加料段較長，加料段的螺槽較深，壓縮段、均化段較短，機筒加料段處拉槽，加大油馬達的功率，螺桿帶有高效的止逆環。     物理性能

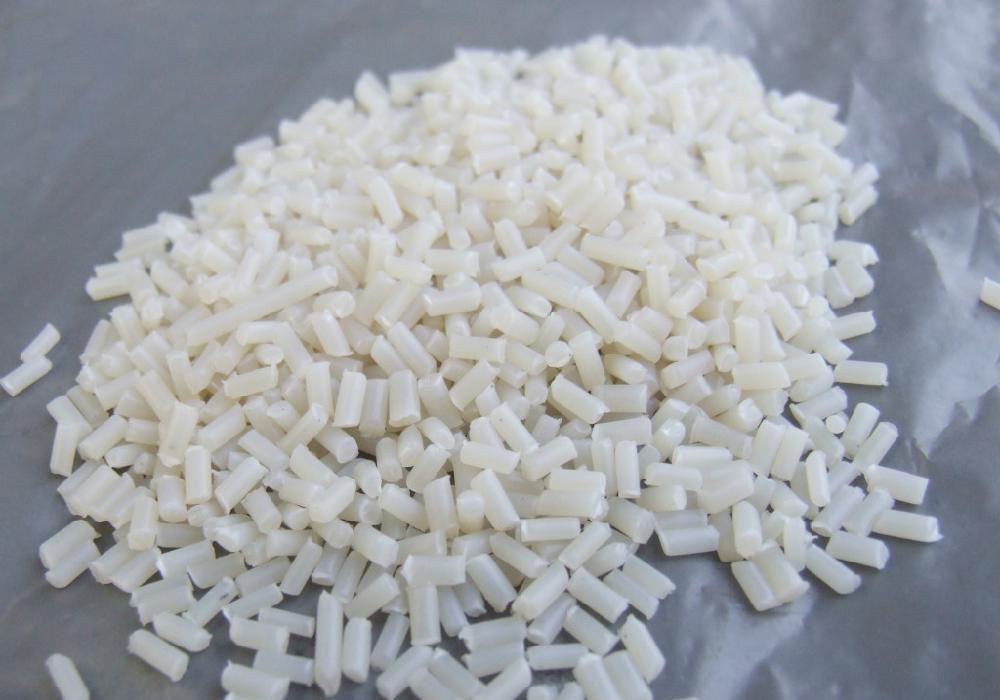

     無味、外觀為半透明或透明，乳白色或淡黃色，密度 1.04-1.36 ，燃燒時放出特殊的蛋白味，火焰為藍色上端呈黃色。
     機械性能
     剛韌性好，耐反復沖擊震動，使用溫度為 – 40-100 ℃，耐摩擦、 耐磨耗、自潤滑，但抗蠕變性差，尺寸穩定性較差，可以通過加入玻璃纖維增強或與其他材料共混來克服此缺點。
     耐化學品性能及耐候性
     尼龍的有機溶劑很少，乃化學性能良好，尼龍的有機溶劑是甲酸、酚類化合物。不同濃度的無機酸、堿、鹽均可導致尼龍溶脹、溶解或水解。在不受陽光照射的條件下，其耐老化性能良好，但在熱作用、光照、輻射條件下老化快、制品變色、性能下降。
     加工性能
     易吸濕，成型前必須進行干燥。熔點高，熔限窄，熔點分別為： PA6 ： 215 ℃，PA66：255℃。
     尼龍熔體粘度具有較高的溫度敏感和剪切敏感，熔體粘度低，流動性好。尼龍熔融狀態的熱穩定性較差，高溫下易分解。熔體的冷卻速度對制品的結構和 性能有明顯的影響。成型過程伴隨結晶產生，收縮率大。

關于尼龍改性注塑件的工藝要點的信息，如果你有相關材料的需求或者技術問題，請撥打免費電話：4008-118-928 與我們溝通交流，技術手機同微信：18621317168 誠摯歡迎您的來電！
