關于結晶型PA610塑料的加工

2023-07-12 17:12:16 點擊數：來源：http://www.zbgyw.cn

關于結晶型PA610塑料的加工

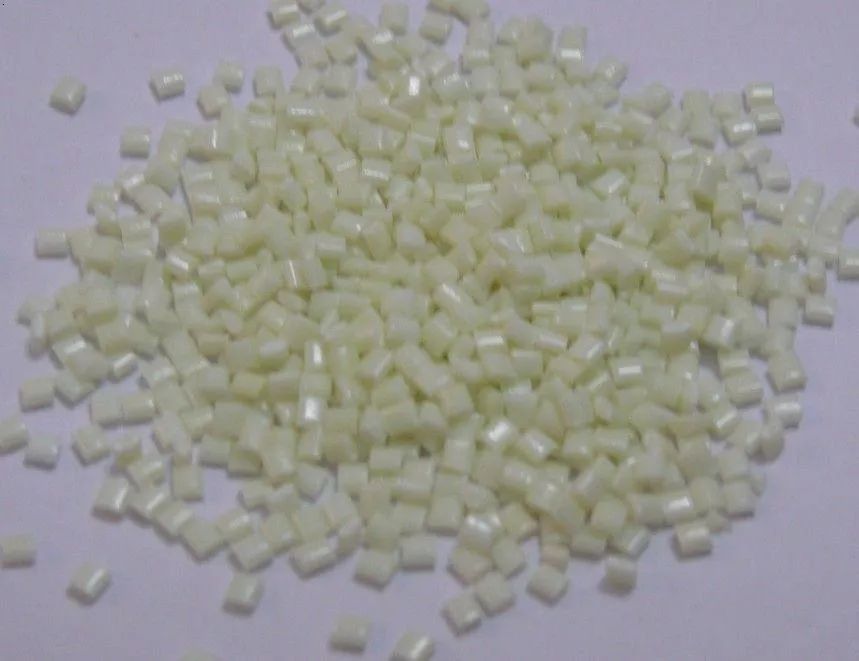

聚乙烯：

聚乙烯一般在成型時的流動性良好。不必為其熱穩定性擔心。然而，它的分子取向性強，所以制品易產生變形。

高密度聚乙烯具有敏銳的結晶溫度。一般來說，要求較高的注塑壓力與注射速度。尤其是對于厚壁制品，注射速度相當重要，它可以降低制品的表面粗糙度，并防止制品翹曲及降低成型收縮率。

聚丙烯：

聚丙烯有很多地方與聚乙烯相似，流動性與料筒溫度呈正比，但因在280℃左右時，聚丙烯開始老化，故要求溫度控制在270℃以下。其分子的取向性較強，若在較低溫度成型時，由于其分子取向，易產生翹曲、扭曲等變形，故必須注意控制溫度。

聚酰胺（尼龍）：

聚酰胺黏度隨溫度的變化極為敏感，它與其它熱塑性塑料不同，它的熔點比較明顯。聚酰胺在其熔點上成型，所以其成型溫度必須比一般材料要高。

由于聚酰胺吸濕性較大，故須預先充分干燥。然而，若在90℃以上干燥便會變色，需加注意。

聚甲醛：

聚甲醛分為均聚物與共聚物，均為流動性不太好的樹脂。此類樹脂易發生熱分解，必須注意控制成型時的溫度。共聚甲醛比均聚甲醛的熱穩定性好，它可以在稍高的溫度條件下成型加工，但此材料在料筒內停留的時間不宜過長，否則，會發生熱分解使制品色澤發黃。

熱塑性聚酯：

聚對苯二甲酸丁二酯（PBT）與聚對苯二甲酸乙二酯（PET）均屬于飽和聚酯（熱塑性聚酯）。PBT的特點是熔體黏度極低，成型性良好。因它結晶迅速，故凝固快。

PBT與PET樹脂一般采用玻璃纖維增強以提高其性能。僅介紹非增強樹脂基材的成型要點。其加熱料筒一般為230～270℃（阻燃級為250℃）。模具溫度為40～90℃，盡管在較低的模具溫度也能成型，但為得到表面光澤度好的制品，宜采用較高的模具溫度。注塑壓力為50～130 MPa。

因樹脂凝固迅速，所以注射速度宜快，使制品外觀良好與有利于提高性能。此外，由于吸濕的樹脂熔融時會發生遇水分解的后果，因而使制品變脆，所以在加工前對樹脂須進行預干燥。

關于關于結晶型PA610塑料的加工的信息，如果你有相關材料的需求或者技術問題，請撥打免費電話：4008-118-928 與我們溝通交流，技術手機同微信：18621317168 誠摯歡迎您的來電！

黄色成人免费视频_欧美理论在线观看_极品在线视频_狠狠艹狠狠干_黄色网av_九九影视理伦片
